本文介绍国家标准地理数据的获取以及处理为 GMT 支持格式的方法,具体包括:

  • 国家标准1:100万(非涉密)基础地理数据的申请、下载
  • 数据集内容简介
  • 数据集要素合并、提取
  • 借助OGR工具将SHP转为GMT可用格式

数据概况

国家基础地理信息中心于2017年11月份开始免费向公众提供全国1:100万非涉密的全国基础地理数据库。目前数据整体现势性为2017年。该数据库:

  • 共77幅DLG数据集,包括全国陆地范围以及台湾岛、海南岛、钓鱼岛、南海诸岛在内的主要岛屿及其临近海域。

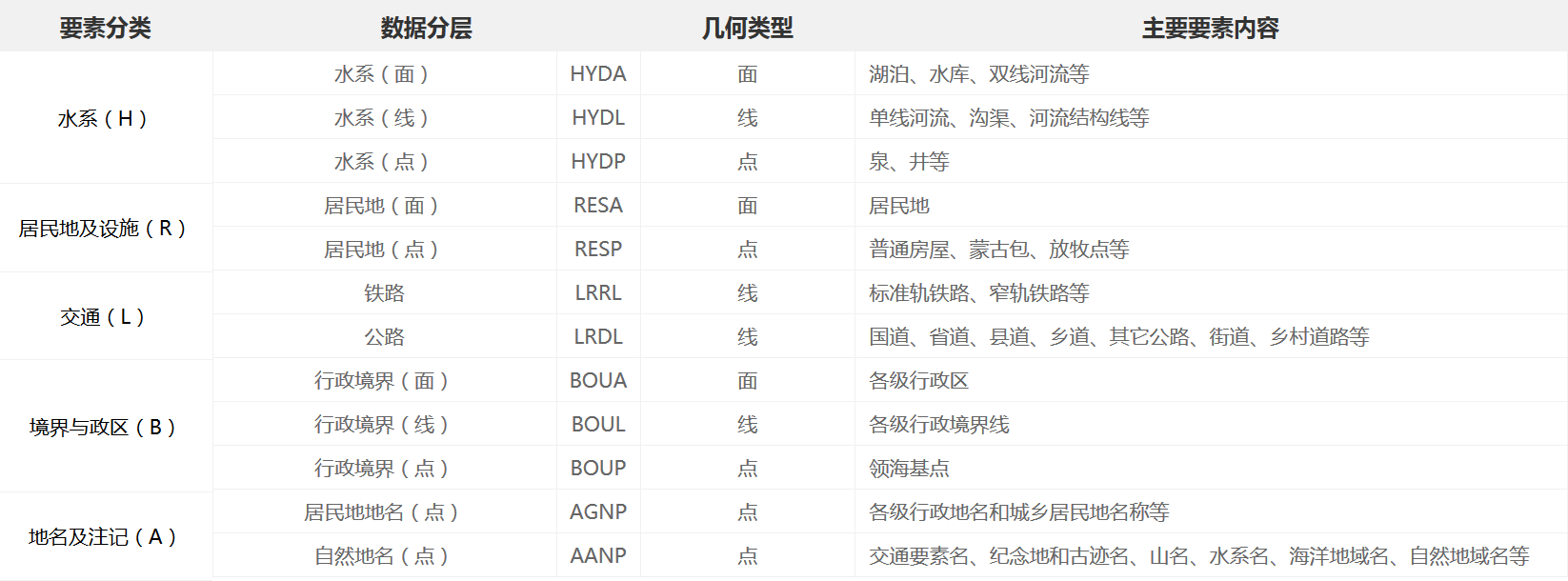

  • 包括水系、居民地及设施、公路铁路、行政边界、地名等5个数据集12个数据层,如下图所示。

全国基础地理数据库数据集

数据更多介绍可访问全国地理信息资源目录服务系统

数据获取

  • 进入全国地理信息资源目录服务系统,点右上角“注册”。已注册用户直接登陆。
  • 在“数据下载”栏目中,点击进入“1:100万全国基础地理信息数据库”。
  • 该数据集下有77个图幅产品,当前最新生产时间是2017年。可选择一两个图幅,或全部选中,加入成果车。
  • 结算,填写订单中的个人信息,验证手机号,下载数据。 注:若未提示验证手机,换个firefox浏览器试试。

数据集内容简介

该数据集包括5类12个要素层,分别为:

  • AANP 自然地名(点)图层:包括交通要素名、纪念地和古迹名、山名、水系名、海洋地域名、自然地域名等

    AANP

  • AGNP 居民地(点)图层:包括各级行政地名和城乡居民地名称等

    AGNP

    该数据集包括首都、省会、直辖市、特别行政区、地级行政区、县级行政区以及乡镇,以识别码CLASS进行区分:

    行政区地名CLASS码
    省行政地名(直辖市、自治区、特别行政区)AB
    自治州、盟、地区行政地名AC
    地级市行政地名AD
    县级市行政地名AE
    县级行政地名(自治县、旗、自治旗、地级市市辖区)AF
    县辖区及县级行政区域的派出机构地名AG
    街道办事处地名AH
    镇行政地名AI
    乡行政地名AJ
  • BOUA 各级行政区(面)图层

    BOUA

    注:该数据集包含了分幅边界,进行单个行政区(例如某省、市)边界、面积提取时需先合并图层。

  • BOUL 中国及邻区各级行政界限(线)图层

    BOUL

    该数据集包括各级行政区界线,以GB码进行区分:

    行政区界类型GB码
    海岸线250200
    水系交汇处260100
    外国地区国界线610200
    国界线(已定)620201
    国界线(未定)620202
    省级界线630200
    特别行政区界630400
    地、市、州级行政区界640200
    县级行政区界(已定)650201
    特殊地区界限670202
  • BOUP 领海基点(点)图层

  • HYDA 水系(面)图层,包括湖泊、水库、双线河流等

    HYDA

    水系数据集以GB码区分:

    水系要素类型GB码
    地面河流210101
    时令河210200
    干涸河210300
    湖泊230101
    池塘230102
    时令湖230200
    干涸湖230300
    建成水库240101
    建设中水库240102
  • HYDL 水系(线)图层,包括单线河流、沟渠、河流结构线等

    HYDL

  • HYDP 水系(点)图层,包括泉、井等

  • LRDL 公路(线)图层,包括国道、省道、县道、乡道、其它公路、街道、乡村道路等

    LRDL

    不同行政等级公路数据以GB码进行区分,而不同技术等级以RTEG码区分。

  • LRRL 铁路(线)图层

  • RESA.shp 居民地(面)图层

  • RESP 居民地(点)图层,包括普通房屋、蒙古包、放牧点等

以上只列出了部分要素的分类编码,更多可参考基础地理信息要素分类与代码(GB/T 13923-2006)。

数据处理

从网站上直接下载的数据是分图幅的 geodatabase(gdb) 数据库文件,如果需要用 GMT 画“全国一张图”,需要:

  • 合并77个gdb文件中的同类要素
  • 提取某类要素中的某个等级数据
  • 转为gmt识别的文本格式

gdb数据库文件合并

可以使用FME软件、ArcGIS软件或直接编写Python批处理脚本进行gdb数据的批量合并。前两款软件比较大,若只需要对数据进行简单处理,可以利用Python的ArcPy包进行批处理:

# -*- coding: utf-8 -*-

import os
import arcpy


# 77个gdb数据库合并
def MergeFileGDB(inPath, outPath, outName):
    arcpy.env.workspace = inPath
    mergeFilePath = outPath + os.sep + outName
    print(mergeFilePath)

    workspaces = arcpy.ListWorkspaces("*", "FileGDB")
    for workspace in workspaces:
        print(workspace)
        arcpy.env.workspace = workspace
        mergeFileExist = os.path.exists(mergeFilePath)
        if mergeFileExist:
            featureclasses = arcpy.ListFeatureClasses()
            for fc in featureclasses:
                arcpy.Append_management(fc, os.path.join(outPath + os.sep + outName, os.path.splitext(fc)[0]), "TEST", "", "")
        else:
            arcpy.CreateFileGDB_management(outPath, outName)
            featureclasses = arcpy.ListFeatureClasses()
            for fc in featureclasses:
                arcpy.FeatureClassToFeatureClass_conversion(fc, outPath + os.sep + outName, os.path.splitext(fc)[0])


# 提取gdb数据库的所有shp图层
def gdb2shp(out_location, out_name):
    arcpy.env.workspace = out_location + os.sep + out_name
    print(arcpy.env.workspace)
    featureclasses = arcpy.ListFeatureClasses()
    for fc in featureclasses:
        arcpy.CopyFeatures_management(fc, out_location + os.sep + str(fc))
        print(fc)


in_file = r"F:\from"
out_location = r"F:\results"
out_name = "merge.gdb"
MergeFileGDB(in_file, out_location, out_name)
gdb2shp(out_location, out_name)

其中,infile是77个gdb文件夹的目录,out_location是合并目录,out_name是合并为一个gdb数据库文件的名称。ArcPy可以随ArcGIS而安装,也可以单独安装。该代码将分幅的交通、水系、边界等12类要素分别合并为全国一张图,最后转为12个shp文件。

提取某类要素

由于每个数据集(一个shp文件)中存在不同等级的要素,而在实际使用中可能需要提取某省的居民地点数据,或仅国界、省界。所以需利用arcpy编程进一步提取。

例如:

已知行政区划BOUL图层中GB代码620201620202250200分别为已定国界、未定国界和海岸线,编写Python脚本,从BOUL图层中提取国界及海岸线要素:

import arcpy
infile = r"F:\results "
arcpy.env.workspace = infile
qry = '"GB" = 620201 or "GB" = 620202 or "GB" = 250200'

try:
    arcpy.MakeFeatureLayer_management("BOUL.shp", "BOUL_1")
    arcpy.SelectLayerByAttribute_management("BOUL_1", "NEW_SELECTION", qry)
    arcpy.CopyFeatures_management("BOUL_1", "BOUL_1.shp")
except:
    print("An error occured during selection")

其中,infile表示行政区划图层BOUL.shp所在的文件夹。代码运行后,从该图层中提取GB代码为620201620202250200的要素,保存到当前目录的BOUL_1.shp中.

格式转换

利用OGR库将shp文件转化为gmt可用的文本文件,具体可参考博文GDAL/OGR: 地理空间数据格式转换神器:

ogr2ogr -f GMT BOUL_1.gmt BOUL_1.shp

最后GMT绘图如下:

gmt psxy BOUL_1.gmt -R70/145/3/55 -JM105/35/6.5i > ChinaMap.ps

绘图结果如下:

ChinaMap
